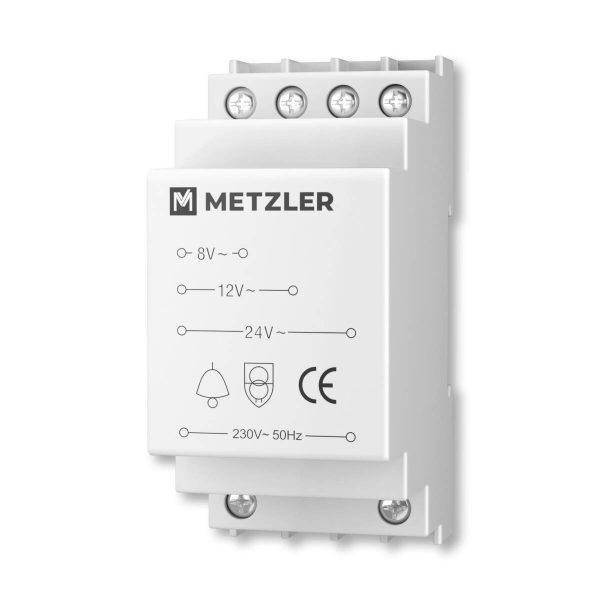

Metzler transformátor zvončeka Klingeltrafo | 8V 12V 24V

Transformátor domového zvončeka Metzler 8V-24V pre DIN lištu

Technické údaje
Menovité vstupné napätie: AC 230 V 50 Hz
Menovité výstupné napätie: AC 8V, 12V alebo 24 V
Menovitý výstupný výkon: 8 VA
Menovitý výstupný prúd: 1A
Trieda ochrany: ochranná izolácia
Stupeň krytia: IP 20
Ochrana proti dotyku: podľa DIN VDE 0106 časť 100 (BGV A2)
Odolnosť proti skratu: áno
Menovitá teplota: ta40/E (+ 40 °C v mieste montáže)
Okolitá teplota: ta25/E (+ 25 °C v mieste montáže)
Prierez pripojenia: 10 mm2
Stratový výkon: max. 4 W
Rozmery VxŠxH: 85x65x35mm
Montážna šírka: 35mm = 2 moduly / deliace jednotky
Montáž: na 35mm DIN lištu
Hmotnosť: 345g
Farba: RAL 7035, sivá

Odolnosť proti skratu
Zariadenie má elektronické vypnutie v prípade skratu, preťaženia v sekundárnom obvode, chodu naprázdno alebo prehriatia. Po odstránení poruchy sa zariadenie automaticky vráti do bezpečného prevádzkového režimu.

Dôležité pokyny k inštalácii
Zariadenie je v súlade so smernicou 2004/108/EC o elektromagnetickej kompatibilite a so smernicou o nízkom napätí 2006/95/EC.

• Pred inštalačnými a údržbovými prácami je potrebné odpojiť sieťové napätie a zabezpečiť ho proti neúmyselnému opätovnému zapnutiu.
• Pripojenie: Pripevnite transformátor zvončeka na rozvodnú lištu v elektrickom rozvádzači. Pripojte napájanie L a N ku dvom spodným 230-V svorkám. Pripojte dva vodiče zvončeka k požadovaným svorkám transformátora zvončeka (8 / 12 alebo 24 V).
• Transformátor zvončeka je určený na krátkodobé zaťaženie.
• Zariadenie je vhodné len na vnútorné použitie. Chráňte zariadenie pred nadmerným teplom.
• Uvedené zaťaženie zariadenia sa nesmie nikdy prekročiť ani podkročiť.
• Vo vnútri zariadenia sú nebezpečné napätia, prítomný kryt slúži na bezpečnosť a nesmie sa otvárať. Vo vnútri krytu nie sú žiadne diely vyžadujúce údržbu.
• Ak sa zariadenie používa na iné než uvedené účely alebo je nesprávne zapojené, nepreberá sa žiadna zodpovednosť / záruka za prípadne vzniknuté škody.
• Opatrenia pred opätovným zapnutím: Odstráňte nástroje a pomôcky. Opustite nebezpečný priestor. Skratovanie a uzemnenie najprv zrušte na pracovisku, potom na ostatných miestach. Uzemňovacie lano najprv odpojte od častí zariadenia, potom od zeme. Častí zariadenia a vedení bez uzemňovacieho lana (ak bolo predtým prítomné) sa už nesmie dotýkať. Odstránené ochranné kryty a bezpečnostné tabuľky znova namontujte. Ochranné opatrenia na spínacích miestach zrušte až po oznámení uvoľnenia z pracovísk.
